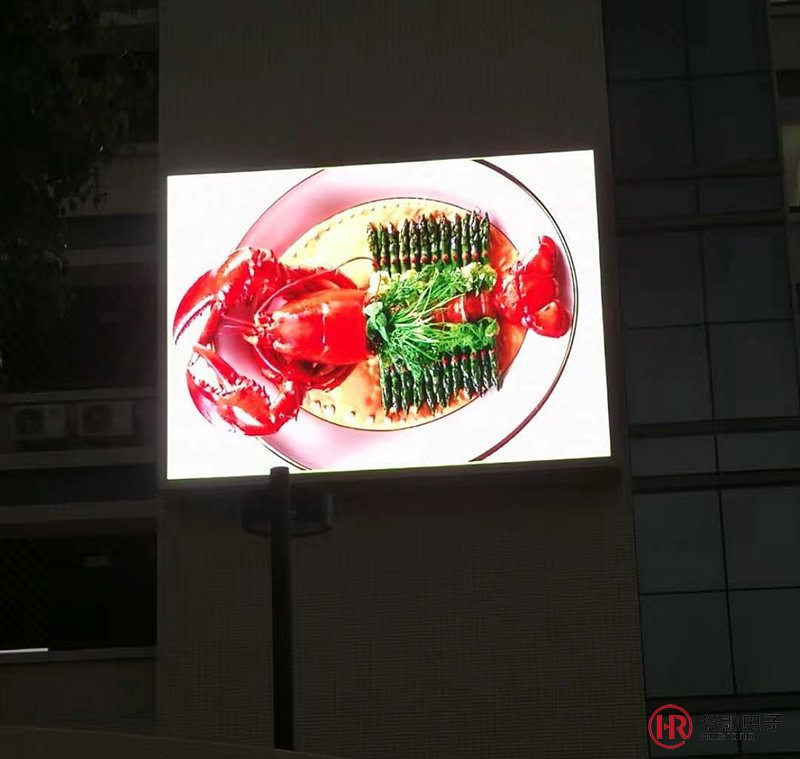

戶外LED顯示屏在設計時，可選擇多種安裝方案，實際應用中，受環境影響比較大，比較常見的是由以下部件組成的戶外屏：LED模組、工控機，視頻處理器，說明書、軟件，音視頻矩陣，功放，室外防水立柱，LED智能配電箱，避雷針。
而一些特殊要求的，也會使用“云屏”。
1、現有網絡
項目屏，多個控制點，多張控制器和4G模塊。在原有的網絡架構下，控制點位分散，數據傳輸暴露在公網下,控制點通過公網接入控制系統，數據傳輸安全性低。考慮到社區屏輻射范圍較廣，內容影響較大，因而對網絡結構進行改造，滿足信息在專網中傳輸，提高安全性。
2、需求
利用4G無線傳輸技術，基于4G 網絡，通過APN專網業務，利用HR-4G DTU無線傳輸終端設備，可以為LED戶外顯示大屏實時的進行數據傳輸、采集、發布、遠程管理與控制、實現遠程無線數據傳輸的完美解決方案。3、關于APN
3.1、APN(Access Point Name)APN即“接入點名稱”：用來標識4G的業務種類，俗稱虛擬局域網。根據企業對網絡安全的特殊要求，采用了多種安全措施，主要包括：
通過一條專線接入通訊公司4G網絡，雙方互聯路由器之間采用私有IP地址進行廣域連接，在GGSN與移動公司互聯路由器之間采用GRE隧道。
4、網絡拓撲圖
網絡拓撲圖5、組網方案
開通APN專網業務，即中心端采用APN專線，所有點都采用內網固定IP。 此種方式是在用戶管理中心與通訊公司4G網絡之間開通一條APN專線接入，在雙方互聯路由器之間采用私有固定IP地址進行廣域連接，與通訊公司互聯路由器之間采用GRE隧道。為客戶分配專用的APN，普通用戶不得申請該APN。用于4G專網的SIM卡僅開通該專用APN，限制使用其他APN。得到APN后，給所有DTU傳輸終端及中心分配移動內部固定IP。移動終端和服務器平臺之間采用端到端加密，避免信息在整個傳輸過程中可能的泄漏。雙方采用防火墻進行隔離，并在防火墻上進行IP地址和端口過濾。此種方案無論實時性，安全性和穩定性較任何其他的組網方式都有大大提高，適合于安全性要求較高、數據點比較多、實時性要求較高的應用環境，在資金允許的情況下是最佳的組網方式。6、系統組成
本方案系統主要由控制器、HR-4G數據傳輸終端DTU、4G無線網絡及通訊網絡、管理電腦、系統軟件等組成。6.1、控制器；
6.2、HR-4G數據傳輸終端DTU；
6.3、利用4G無線網絡及通訊網絡；
6.4、iLEDSys管理系統及管理終端（PC或移動終端）；
7、iLEDSys平臺概述
iLEDSys多媒體信息發布平臺是華融科技有限公司所研發的具有LED節目編輯、審核、發布等功能的一體化云平臺，云平臺可容納數百萬顯示屏的接入，多屏并發性能穩定，無地域和時間限制，讓您能夠無拘無束的享受云平臺帶來的安全穩定的服務。核心功能：
① 云平臺采用多服務器構架
② 適用范圍：全彩/灰度
③ 通過Internet主流瀏覽器進行在線控制操作
④ 實現在線編輯節目、審核節目、發布節目
⑤ 實現在線添加、刪除屏幕
⑥ 實現各尺寸LED屏幕的自適應
⑦ 實現屏幕上下線信息狀態查詢、屏幕截圖功能
⑧ 實現線上控制屏幕控制卡遠程開關機、重啟
⑨ 實現遠程控制屏幕亮度
⑩ 實現遠程讀取控制卡設備信息
? 擁有系統用戶管理功能，能夠設置多部門組織機構權限和管理者角色權限
? 支持文字的語音識別和播放
? 支持單雙色、全彩屏幕
? 支持同步、異步兩種模式切換
? 支持同時在線10萬+終端同時在線控制
? 支持互聯網時間自動同步
? 支持全分辨率屏幕節目制作、發布
? 支持傳感器數據回傳
? 支持發布節目預覽/查看
? 支持IPCrema監看，監控LED屏播放狀態、內容以及LED屏周邊環境
編輯播放：
① 單節目多面板
② 支持圖片編輯，圖片素材上傳
③ 支持視頻上傳、播放
④ 支持圖、文、視頻的自適應設置（拉伸、比例縮放）
⑤ 支持傳感器數據添加顯示
⑥ 支持在線天氣信息顯示
⑦ 支持全媒體透明度設置
⑧ 支持媒體拖拽布局
⑨ 支持節目制作和媒體資源上傳同步
⑩ 支持節目定時發布
? 支持媒體位置信息精確調整
? 支持多節目列表播放
? 支持自定義字體添加
? 支持文字編輯、字體、顏色、字號、藝術效果等屬性設置
? 支持插播節目/公告節目
? 支持節目優先級劃分
